SIMBOLOS ELECTRICOS

Al igual que en el trabajo de electronica, en electricidad necesitamos el diagrama de un circuito por que es necesario reconocer los simbolos electricos para la facil eleboración de un circuito.

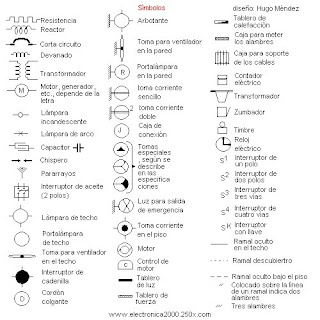

Aqui se les muestra algunos simbolos basicos.

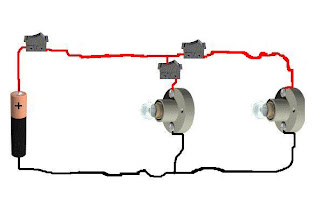

fig 1. Ejemplo practico de un circuito paralelo

fig 2. Circuito electrico suministrado con generador electrico

fig 3. El siguiente muestra un circuito pictorico


visite Algunas paginas relacionadas con simbolos Aquí

Tarea de extensión para desarrollar

Construya el circuito de una lavandería que cuenta con los siguientes equipos (represente con símbolo y dibujo pictórico):



  1. Una sala con dos lámparas incandescentes de 100 w

  2. Un cuarto de servicios higiénicos con una lámpara que presenta 86 Ω u

  3. El taller con 2 fluorescente de circulares que consumen 0.14 A

  4. Un ventilador que consume 7 A.

  5. Una plancha que contiene una resistencia 25 Ω

  6. Finalmente, Calcular la I, R, P en cada dispositivo si la fuerza electromotriz es de 220vCuáles son las magnitudes total del circuito?
